Manualna skrzynia biegów wygląda na prosty podzespół tylko z zewnątrz. Gdy rozrysuję jej układ na schemacie, szybko widać, że wszystko kręci się wokół przeniesienia momentu, dopasowania przełożenia i precyzyjnego zazębienia elementów. W tym tekście pokazuję, jak czytać taki schemat, z czego składa się skrzynia, jak pracuje w motocyklu i po czym poznać, że zaczyna się zużywać.
Co musisz wiedzieć o budowie skrzyni biegów
- W klasycznej skrzyni manualnej napęd przechodzi przez wałki, koła zębate i mechanizm zmiany biegu.

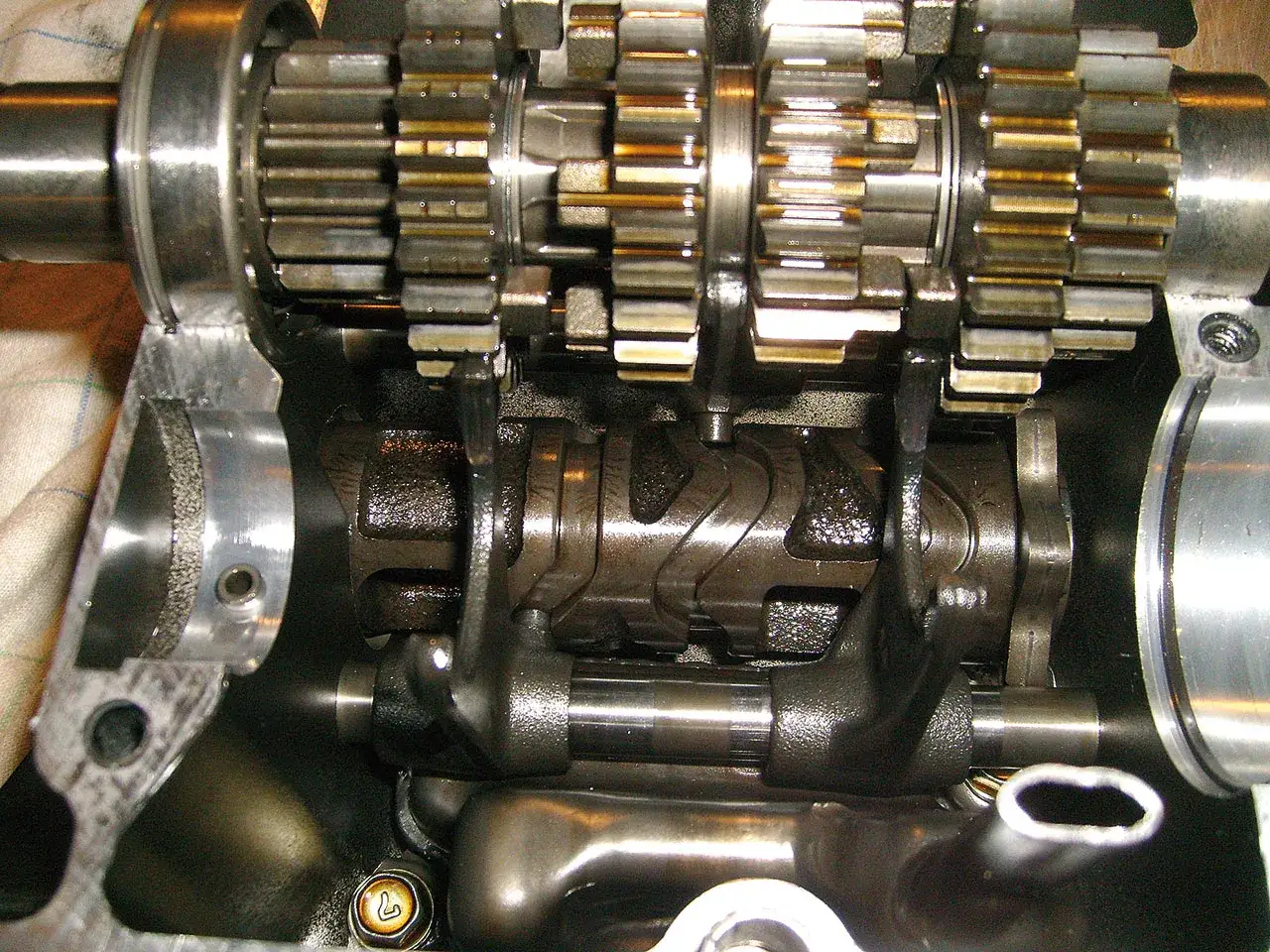

- W motocyklu najczęściej spotkasz układ sekwencyjny z kołami stale zazębionymi i bębnem zmiany biegów.
- Najbardziej wrażliwe elementy to widełki, wodziki, dogi, łożyska i olej przekładniowy.
- Zgrzyt, wyskakiwanie biegu i fałszywy neutral zwykle mają konkretną przyczynę, a nie oznaczają od razu końca skrzyni.
- Przy serwisie największą różnicę robi stan oleju, regulacja sprzęgła i brak luzów w mechanizmie sterowania.
Jak czytać schemat skrzyni biegów bez technicznego chaosu
Gdy patrzę na schemat, zaczynam od miejsca, w którym napęd wchodzi do skrzyni, i śledzę go aż do wyjścia na koło lub napęd końcowy. W samochodowej skrzyni manualnej zwykle zobaczysz wałek sprzęgłowy, pośredni i główny, a w motocyklu obraz jest trochę inny: najczęściej pracuje układ stałego zazębienia z bębnem zmiany biegów i widełkami. To ważne rozróżnienie, bo na pierwszy rzut oka oba rozwiązania wyglądają podobnie, ale w środku robią trochę inne rzeczy.
- Na schemacie szukaj najpierw kierunku przepływu mocy.
- Oddziel elementy stale zazębione od tych, które tylko się przesuwają.
- Sprawdź, czy skrzynia ma synchronizatory, czy zęby sprzęgające.
- Zwróć uwagę na mechanizm sterowania: dźwignia, wodzik, widełki, bęben lub wybierak.
- Jeśli widzisz przełożenie 1:1, to zwykle bieg bezpośredni; wartości poniżej 1,0 oznaczają nadbieg.
Taki schemat budowy skrzyni biegów najłatwiej czytać od wejścia do wyjścia, bez przeskakiwania między detalami. Gdy ten porządek jest jasny, łatwiej przejść do samych części i ich roli w pracy skrzyni.

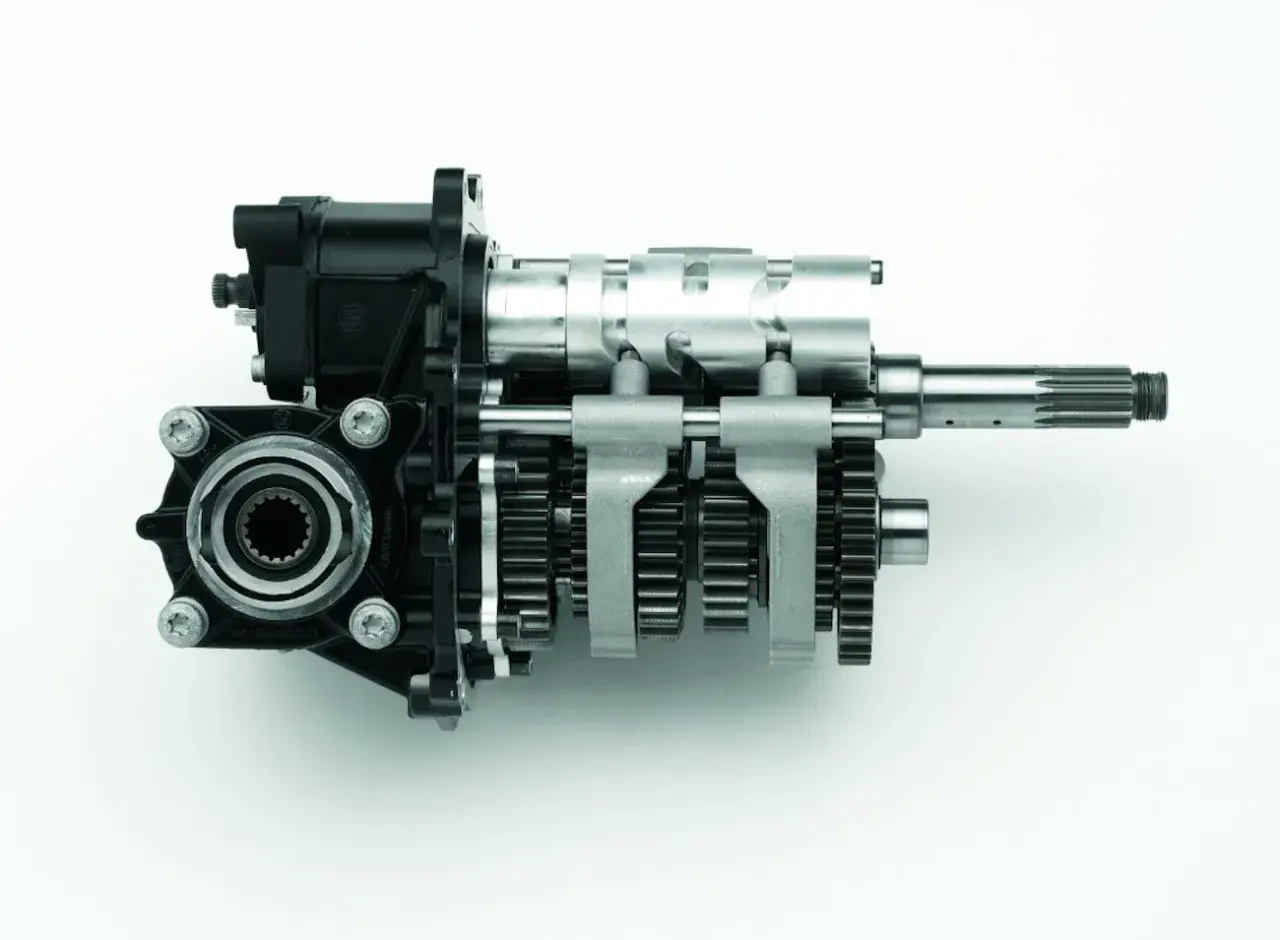

Z czego składa się manualna skrzynia biegów
Manualna skrzynia biegów to nie tylko koła zębate. Jeśli rozebrać ją na logiczne części, wychodzi zestaw elementów, z których każdy ma swoje zadanie i własny sposób zużycia. W motocyklach dochodzą jeszcze szczegóły typowe dla skrzyni sekwencyjnej, dlatego przy identyfikacji usterek nie wolno wrzucać wszystkiego do jednego worka.
| Element | Za co odpowiada | Co zwykle zdradza zużycie |
|---|---|---|
| Obudowa | Usztywnia cały zespół i utrzymuje geometrię wałków | Wycieki, pęknięcia, problemy po nieprecyzyjnym montażu |
| Wałek wejściowy / sprzęgłowy | Przyjmuje napęd z silnika | Hałas, luz, drgania |
| Wałek pośredni | Przenosi napęd między zestawami kół | Wycieranie łożysk, wycie pod obciążeniem |
| Wałek wyjściowy / główny | Oddaje moment dalej na napęd końcowy | Wyskok biegu, luzy na wielowypuście |
| Koła zębate | Dobierają przełożenie i moment obrotowy | Szarpanie, hałas, ubytki zębów |
| Synchronizator lub zęby sprzęgające | Łączą wybrane koło z wałkiem | Zgrzyt, trudne włączanie biegu |
| Widełki i wodzik | Przesuwają element włączający bieg | Niedomykający się bieg, fałszywy neutral |
| Bęben lub wybierak | Kieruje kolejnością biegów | Skokowy, niepełny ruch zmiany |
| Łożyska | Prowadzą wałki i trzymają je osiowo | Wycie, wzrost temperatury, opiłki w oleju |
| Olej przekładniowy | Chłodzi i smaruje cały układ | Twarda zmiana biegów, szybsze zużycie |
Najbardziej praktyczna zasada jest prosta: jeśli awaria dotyczy jednego biegu, podejrzenie pada zwykle na synchronizator albo dogi; jeśli skrzynia wyje na wszystkich przełożeniach, wcześniej patrzę na łożyska, poziom oleju i jakość smarowania. To prowadzi wprost do tego, jak sama zmiana biegu odbywa się w ruchu.
Jak przebiega zmiana biegu krok po kroku
Sam proces zmiany przełożenia jest krótszy, niż wielu osobom się wydaje, ale odbywa się w kilku precyzyjnych krokach. W motocyklu sekwencyjnym nie wybieram od razu dowolnego biegu z układu H, tylko przechodzę o jeden stopień w górę albo w dół. Dlatego mechanizm musi być szybki, pewny i odporny na częściowe włączenie.
- Rozłączam sprzęgło, żeby zmniejszyć obciążenie na zębach i dogach.
- Ruch dźwigni uruchamia mechanizm wybieraka, który obraca bęben lub przestawia wodzik.
- Widełki przesuwają zespół sprzęgający albo pierścień synchronizatora.
- Element sprzęgający łączy wybrane koło z wałkiem i wyrównuje prędkość obrotową.
- Po pełnym zazębieniu moment wraca do napędu, a poprzedni bieg jest odłączony.
W skrzyni samochodowej robi to synchronizator, a w motocyklowej częściej ząb sprzęgający, czyli dog, który blokuje wybrane koło bez klasycznego synchronizatora. Gdy ten moment nie jest domknięty do końca, pojawia się hałas, opór albo słynny fałszywy neutral.
Czym skrzynia motocyklowa różni się od samochodowej
Tu właśnie wychodzi największe nieporozumienie. Auto i motocykl mają skrzynię biegów, ale ich wnętrze i sposób obsługi nie są tożsame. Jeśli rozumiesz tę różnicę, łatwiej diagnozujesz zachowanie motocykla i nie szukasz problemu tam, gdzie go nie ma.
| Cecha | Skrzynia samochodowa | Skrzynia motocyklowa |
|---|---|---|
| Dobór przełożeń | Zwykle układ H, można pominąć bieg | Sekwencyjny, o jeden bieg w górę lub w dół |
| Synchronizacja | Często obecna | Zwykle brak synchronizatorów |
| Mechanizm zmiany | Drążek, cięgna, wodziki | Dźwignia nożna, bęben, widełki |
| Bieg wsteczny | Jest | Zwykle nie ma |
| Obsługa | Dźwignia ręczna | Dźwignia nożna, czasem quickshifter |
| Charakter pracy | Łagodniejsza i bardziej „cywilna” | Bardziej bezpośrednia, szybsza, głośniejsza |
W motocyklu szczególnie ważny jest stan sprzęgła i jakość oleju, bo skrzynia działa w jednym środowisku z silnikiem, a nie w oddzielnym, wygodniejszym dla serwisanta module. W praktyce oznacza to, że objawy zużycia bywają mylące i trzeba je czytać bardzo uważnie.
Objawy zużycia, które widać na drodze i na stole warsztatowym
Zużyta skrzynia rzadko psuje się z dnia na dzień. Zwykle najpierw daje drobne sygnały: lekki zgrzyt, niepewną zmianę, większy opór na lewarku albo pojedynczy wyskok biegu pod obciążeniem. Ja zawsze zaczynam od sprawdzenia rzeczy prostych, bo w motocyklu podobne objawy potrafi dać również źle ustawione sprzęgło, stary olej albo nawet zbyt duży luz na napędzie końcowym.
| Objaw | Co zwykle wskazuje | Jak reagować |
|---|---|---|
| Zgrzyt przy wrzucaniu biegu | Sprzęgło nie rozłącza do końca, zużyte dogi albo słaba synchronizacja ruchu | Najpierw regulacja sprzęgła i olej, potem diagnostyka skrzyni |
| Bieg wyskakuje przy odjęciu gazu | Wyrobione dogi, widełki albo luzy na wałkach | Nie przeciążać motocykla, planować rozbiórkę i pomiary |
| Fałszywy neutral między przełożeniami | Niepełny ruch wybieraka lub zużycie elementów włączających | Sprawdzić regulację dźwigni i precyzję zmiany |
| Wycie narastające z prędkością | Łożyska, niski poziom oleju albo zbyt zużyte koła | Odstawić motocykl, jeśli hałas szybko się nasila |
| Twarda zmiana na zimnym silniku | Gęsty olej, niedogrzanie, czasem początek zużycia | Po rozgrzaniu ocenić, czy objaw znika |
Jeżeli dźwięk pojawia się tylko na jednym biegu, zwykle szukam problemu lokalnie. Jeżeli hałas jest wszędzie, to bardziej podejrzane są łożyska, stan oleju i ogólny luz w układzie napędowym niż pojedyncze koło zębate. Ten filtr oszczędza mnóstwo czasu podczas diagnozy.
Na co zwrócić uwagę przy serwisie klasyka i oględzinach używanego motocykla
Przy oględzinach używanego motocykla nie zaczynam od katalogu części, tylko od krótkiej próby na zimno i po rozgrzaniu. Interesuje mnie, czy skrzynia wchodzi pewnie na 1., 2. i 3. bieg, czy neutral da się znaleźć bez walki, oraz czy motocykl nie wybija biegu pod gazem. W klasykach dodatkowo patrzę na historię oleju, bo zaniedbanie smarowania potrafi zabić skrzynię szybciej niż pojedyncza ostra zmiana biegu.
- Sprawdź luz i skok dźwigni zmiany biegów.
- Posłuchaj, czy po wciśnięciu sprzęgła hałas wyraźnie maleje.
- Oceń, czy na oleju nie ma brokatu i czy nie pachnie spalenizną.
- Przetestuj przyspieszanie na wyższym biegu, bo wyskakujący bieg pod obciążeniem jest cenną wskazówką.
- Jeśli motocykl ma historię torową albo był używany bardzo agresywnie, licz się z szybszym zużyciem dogów i widełek.
Przy serwisie najwięcej daje spokój w obchodzeniu się z mechanizmem: pełne wysprzęglanie, poprawnie dobrany olej, brak szarpania dźwignią i regularna kontrola napędu. Gdy ten układ jest zadbany, schemat skrzyni przestaje być tylko rysunkiem, a zaczyna tłumaczyć dokładnie to, co dzieje się pod nogą podczas każdej zmiany biegu.
