W dobrze podłączonym liczniku motocyklowym liczą się trzy rzeczy: stabilne zasilanie, pewna masa i właściwy sygnał z czujników. Gdy któryś z tych punktów jest zrobiony na skróty, kończy się to martwym podświetleniem, skaczącym obrotomierzem albo kontrolkami, które świecą nie wtedy, kiedy trzeba. Poniżej pokazuję, jak czytać schemat podłączenia licznika i jak podłączyć przewody tak, żeby instalacja była czytelna, bezpieczna i możliwa do serwisowania później.
Najważniejsze połączenia w liczniku to zasilanie, masa i poprawne sygnały z czujników
- Nie ufaj samym kolorom przewodów - w starszych motocyklach i po przeróbkach potrafią mylić bardziej niż pomagać.
- Najpierw rozpoznaj plus po stacyjce, masę, podświetlenie i wejścia sygnałowe, dopiero potem wpinasz resztę.
- W wielu uniwersalnych licznikach motocyklowych zasilanie pracuje w zakresie około 9,3-18 V, ale zawsze sprawdzam to w instrukcji konkretnego modelu.
- Jeśli licznik ma wejście prędkości z czujnika Halla lub reed, liczy się odstęp magnesu od sensora i poprawna kalibracja obwodu koła.
- Przy obrotomierzu indukcyjnym często trzeba przetestować kilka sposobów pobrania sygnału, zanim wskazanie zacznie być stabilne.
- Po montażu zawsze robię krótki test: zapłon, podświetlenie, kontrolki, wskazanie prędkości, obroty i zachowanie napięcia ładowania.

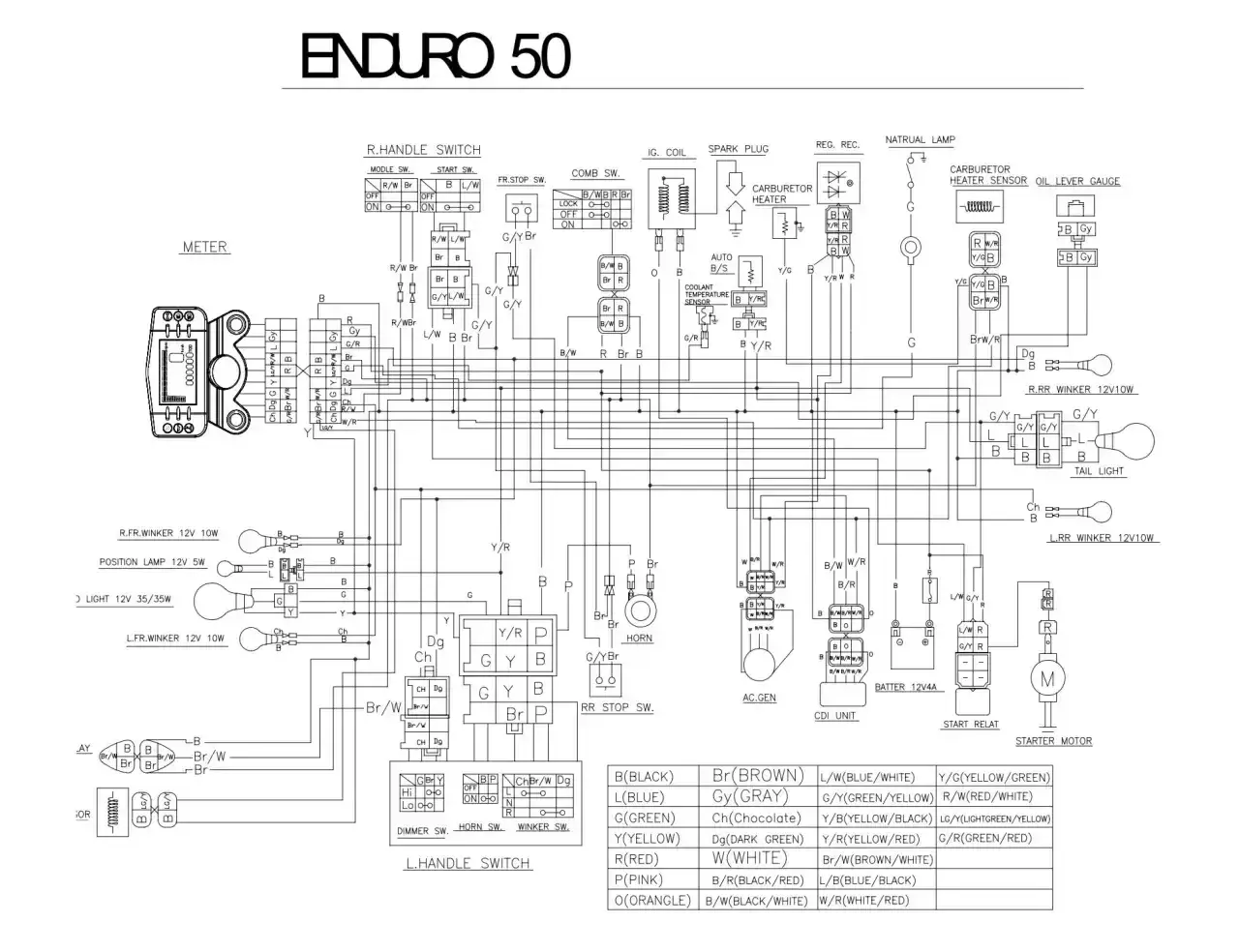

Co naprawdę pokazuje schemat licznika
Schemat licznika w motocyklu nie służy tylko do „wpięcia kabli”. Dobrze zrobiony rysunek rozdziela instalację na kilka prostych bloków: zasilanie, masa, podświetlenie, kontrolki, sygnał prędkości, sygnał obrotów i ewentualnie czujnik paliwa lub temperatury. To ważne, bo w praktyce właśnie te grupy decydują, czy licznik zadziała od razu, czy zacznie robić rzeczy dziwne już po pierwszym przekręceniu kluczyka.
Ja patrzę na taki schemat jak na mapę funkcji, a nie na plątaninę kolorowych kresek. Jedna linia może oznaczać plus po stacyjce, inna stałe zasilanie pamięci, a jeszcze inna tylko sygnał z czujnika, który sam w sobie nie „daje prądu”, tylko informuje licznik o ruchu, obrotach albo poziomie paliwa. W licznikach uniwersalnych spotyka się też wersje, które obsługują napięcie 12 V, a niektóre pracują szerzej, na przykład w zakresie około 9,3-18 V. To wygodne, ale nie zwalnia z czytania instrukcji konkretnego modelu. Dzięki temu od początku wiadomo, co jest wejściem, co wyjściem i czego absolutnie nie wolno ze sobą mylić. A skoro już wiadomo, co schemat opisuje, trzeba jeszcze ustalić, jak rozpoznać przewody bez zgadywania po kolorach.
Jak odróżnić zasilanie, masę i sygnały bez zgadywania kolorami
Największy błąd, jaki widzę przy takich przeróbkach, to podłączanie „na logikę”. W motocyklu logika bywa pomocna, ale nie zastąpi miernika. Ja zawsze zaczynam od odłączenia akumulatora i sprawdzenia, które przewody faktycznie mają ciągłość do masy, które dostają napięcie po stacyjce, a które pojawiają się tylko wtedy, gdy zapalisz światła albo włączysz dany obwód.
| Co sprawdzam | Jak to weryfikuję | Po co mi ta informacja |
|---|---|---|
| Masa | Pomiar ciągłości do minusa akumulatora lub punktu masowego | Żeby licznik miał stabilny punkt odniesienia i nie resetował się przy rozruchu |
| Plus po stacyjce | Napięcie pojawia się dopiero po przekręceniu kluczyka | Żeby licznik nie pobierał prądu na postoju |
| Podświetlenie | Reaguje razem z pozycją lub światłami | Żeby zegary świeciły tak, jak reszta instalacji |
| Kontrolki | Sprawdzam, czy sygnał jest sterowany plusem, czy masą | Żeby nie odwrócić logiki i nie uznać sprawnego przewodu za uszkodzony |
| Sygnał prędkości | Weryfikuję typ czujnika, odstęp od magnesu lub napęd linkowy | Żeby prędkościomierz nie pokazywał zer albo absurdalnych wartości |
Nie ufam też staremu oznaczeniu „bo tak było w oryginale”. W motocyklach po latach często ktoś już coś przerabiał, lutował, skręcał albo dokładał alarm. Z tego powodu jeden przewód może wyglądać na fabryczny, a w rzeczywistości prowadzić do zupełnie innego miejsca niż powinien. Jeśli schemat konkretnego motocykla jest dostępny, traktuję go jako punkt odniesienia, ale i tak potwierdzam wszystko miernikiem. To oszczędza czas i chroni przed błędem, którego potem nie da się ukryć żadną izolacją. Gdy przewody są już rozpoznane, można przejść do typowego układu połączeń, jaki spotyka się w motocyklowych licznikach.
Najczęstszy układ połączeń w motocyklowym liczniku
W praktyce większość zestawów wskaźników da się sprowadzić do kilku powtarzalnych połączeń. Różnią się kolory, pinout i drobiazgi, ale funkcja zostaje ta sama. Poniższa tabela pokazuje, co najczęściej występuje i jak do tego podchodzę przy montażu.
| Funkcja | Co robi | Na co zwracam uwagę |
|---|---|---|
| Zasilanie po stacyjce | Uruchamia licznik po włączeniu zapłonu | Najlepiej prowadzić je przez bezpiecznik i nie brać „na skróty” z losowego przewodu |
| Masa | Domyka obwód i stabilizuje pracę elektroniki | Źle zrobiona masa daje przygasanie, skakanie wskazań i resety przy odpalaniu |
| Podświetlenie | Włącza iluminację tarczy lub wyświetlacza | Czasem ma osobny plus, a czasem sterowanie po masie, więc trzeba to sprawdzić |
| Prędkościomierz | Odczytuje impuls z czujnika | W licznikach uniwersalnych ustawiam obwód koła, zwykle w zakresie od 1 do 3999 mm |
| Obrotomierz | Bierze sygnał z cewki, świecy albo ECU | Przy poborze indukcyjnym często zaczynam od 3-5 zwojów przewodu wokół kabla świecy |
| Kontrolki | Obsługuje kierunki, luz, długie, olej, ładowanie i inne lampki | Tu najłatwiej pomylić logikę aktywacji, więc testuję każdą kontrolkę osobno |
| Czujnik paliwa lub temperatury | Pokazuje stan zbiornika albo silnika | W licznikach z wejściem rezystancyjnym trzeba dobrać odpowiedni zakres oporu, inaczej wskazanie będzie przekłamane |
W licznikach uniwersalnych przydaje się jeszcze jedna rzecz: odporność na przeróbki. W wielu modelach czujnik prędkości opiera się na magnesie i hallotronie albo reedzie, a odstęp między magnesem a sensorem zwykle powinien mieścić się w kilku milimetrach, najczęściej około 5-8 mm. To drobiazg, ale bez niego prędkościomierz będzie martwy albo będzie gubił impulsy. Z kolei obrotomierz w wielu zestawach działa poprawnie dopiero wtedy, gdy sygnał jest pobierany w odpowiedni sposób. Jeśli przewód ze świecy daje zbyt słaby albo zbyt mocny sygnał, pomaga zmiana punktu poboru, a czasem prosty rezystor 1 MΩ w torze. Właśnie dlatego ten etap warto zrobić spokojnie, zanim przejdziesz do ostatecznego montażu.
Montaż krok po kroku
1. Przygotowuję instalację
Zaczynam od odłączenia minusa akumulatora. Potem rozpisuję sobie przewody, najlepiej na taśmie opisowej, bo po godzinie pracy wszystkie kable wyglądają podobnie. Na tym etapie sprawdzam też, czy licznik ma własny bezpiecznik i czy zasilanie idzie przez obwód po stacyjce, a nie bezpośrednio z akumulatora. To małe zabezpieczenie potrafi uratować całą pracę, jeśli gdzieś pojawi się zwarcie.
2. Podłączam podstawowe przewody
Najpierw idzie masa, potem plus po stacyjce. Dopiero kiedy te dwa przewody są pewne, dokładam podświetlenie i ewentualny przewód wygaszania lub dimmera, jeśli licznik go obsługuje. W klasycznym motocyklu, takim jak stara Kawasaki, dbam o to, żeby przewody nie były naciągnięte przy pełnym skręcie kierownicy. Zostawiam delikatny luz przy główce ramy, bo to miejsce pracuje cały czas.
Przeczytaj również: Schemat zapłonu CDI - Jak naprawić brak iskry w motocyklu?
3. Kalibruję sygnały i robię test
Na końcu podłączam prędkość, obroty i ewentualny czujnik paliwa. Jeżeli licznik korzysta z czujnika koła, ustawiam obwód zgodnie z instrukcją. Jeżeli jest to napęd z linki lub adapter do starego mechanicznego rozwiązania, nie zgaduję wartości, tylko koryguję ją po krótkiej jeździe testowej. Przy czujniku paliwa sprawdzam, czy zakres oporu zgadza się z bakiem. W wielu uniwersalnych zestawach można ustawić wejście w granicach mniej więcej 10-1000 Ω, ale to zawsze zależy od modelu. Po pierwszym uruchomieniu nie zamykam od razu obudowy. Najpierw patrzę, czy działa podświetlenie, czy kontrolki nie świecą odwrotnie i czy wskazania nie znikają przy włączeniu rozrusznika. Jeśli wszystko przejdzie ten test, instalacja zwykle jest już zrobiona dobrze.
Właśnie taka kolejność oszczędza najwięcej nerwów. Najpierw zasilanie i masa, potem sygnały, a dopiero na końcu estetyka wiązki. To proste, ale działa lepiej niż przypadkowe spinanie wszystkiego na końcu.
Błędy, które najczęściej kończą się spalonym bezpiecznikiem albo martwym licznikiem
W elektronice motocyklowej błędy rzadko wyglądają dramatycznie. Częściej są ciche i podstępne: coś świeci słabiej, wskazówka drży, licznik resetuje się przy rozruchu albo kontrolka działa odwrotnie niż powinna. Poniżej zebrałem problemy, które widzę najczęściej.
| Objaw | Najczęstsza przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Licznik nie włącza się w ogóle | Brak plusa po stacyjce albo przerwany bezpiecznik | Napięcie na wejściu, bezpiecznik i masę |
| Reset przy odpalaniu | Słaba masa, cienki przewód zasilający albo zużyty akumulator | Spadek napięcia podczas rozruchu i jakość połączeń |
| Podświetlenie nie działa | Brak osobnego zasilania podświetlenia lub pomylony przewód | Czy przewód dostaje napięcie po włączeniu świateł |
| Prędkościomierz pokazuje zero | Zły odstęp czujnika, brak magnesu albo błędna kalibracja koła | Montaż sensora i ustawienie obwodu koła |
| Obrotomierz skacze | Za słaby lub za mocny sygnał z cewki | Inny punkt poboru sygnału, liczba zwojów, ewentualnie rezystor 1 MΩ |
| Kontrolka świeci cały czas | Pomyłka między sterowaniem plusem a masą | Logikę pracy konkretnej kontrolki i pin w liczniku |
Tu naprawdę działa zasada „jedna zmiana, jeden test”. Jeśli po poprawce wszystko nadal szwankuje, łatwo wrócić do poprzedniego kroku i zobaczyć, gdzie dokładnie pojawił się błąd. Przy liczniku nie ma sensu zgadywać trzech rzeczy naraz, bo potem nie wiadomo, co faktycznie pomogło. A jeśli już masz instalację działającą, zostaje ostatni etap: sprawdzenie całej motocyklowej elektryki w realnych warunkach.
Co jeszcze sprawdzam, zanim zamknę obudowę licznika
Po podłączeniu licznika nie kończę pracy od razu. Odpalam motocykl, obserwuję zachowanie wskazań i patrzę, czy napięcie ładowania nie zachowuje się podejrzanie. W sprawnym układzie akumulator nie powinien wyglądać jakby „siadał” od samego włączenia świateł, a licznik nie powinien gasnąć przy każdym naciśnięciu rozrusznika. Jeśli masz w liczniku funkcję pomiaru napięcia, to jest bardzo wygodny szybki test całej instalacji.
W klasycznych motocyklach zwracam też uwagę na prowadzenie wiązki. Przewód nie może ocierać o ostry rant, siedzieć przy gorącym regulatorze lub być dociśnięty przez zbiornik. Zostawiam zapas przy skręcie kierownicy, zabezpieczam koszulką termokurczliwą newralgiczne miejsca i oznaczam przewody tak, żebym za pół roku nie musiał od nowa rozbierać połowy przodu. Jeśli korzystasz z elektronicznego licznika zamiast starego, linkowego napędu, nie próbuj na siłę łączyć starych i nowych rozwiązań bez adaptera. To właśnie tam najczęściej giną godziny, które można było oszczędzić prostym pomiarem i spokojnym planem podłączenia. Jeśli podejdziesz do tego metodycznie, schemat przestaje być zagadką, a staje się zwykłą instrukcją montażu.
