Gdy coś zaczyna szarpać, przerywać albo po prostu nie odpalać, właśnie ten układ najczęściej prowadzi do szybkiej diagnozy. I zwykle szybciej dochodzi się do prawdy multimetrem niż wymianą kolejnych części.
Najważniejsze rzeczy do zapamiętania o zapłonie i zasilaniu
- W schemacie najpierw sprawdzam zasilanie, masę i bezpieczniki, a dopiero potem sam moduł zapłonowy.
- W systemie bateryjnym zdrowy akumulator 12 V ma zwykle około 12,6 V na postoju, a ładowanie powinno trzymać się mniej więcej 13,8-14,1 V.
- W CDI część energii do iskry bywa wytwarzana poza akumulatorem, ale słaba instalacja nadal potrafi unieruchomić motocykl.
- Czujnik wału lub impulsator to serce sygnału sterującego - jeśli nie daje impulsu, iskry zwykle nie ma.
- Najczęstszy błąd to wymiana cewki lub modułu bez sprawdzenia przewodów, masy i stanu świecy.
Co naprawdę pokazuje schemat elektronicznego zapłonu

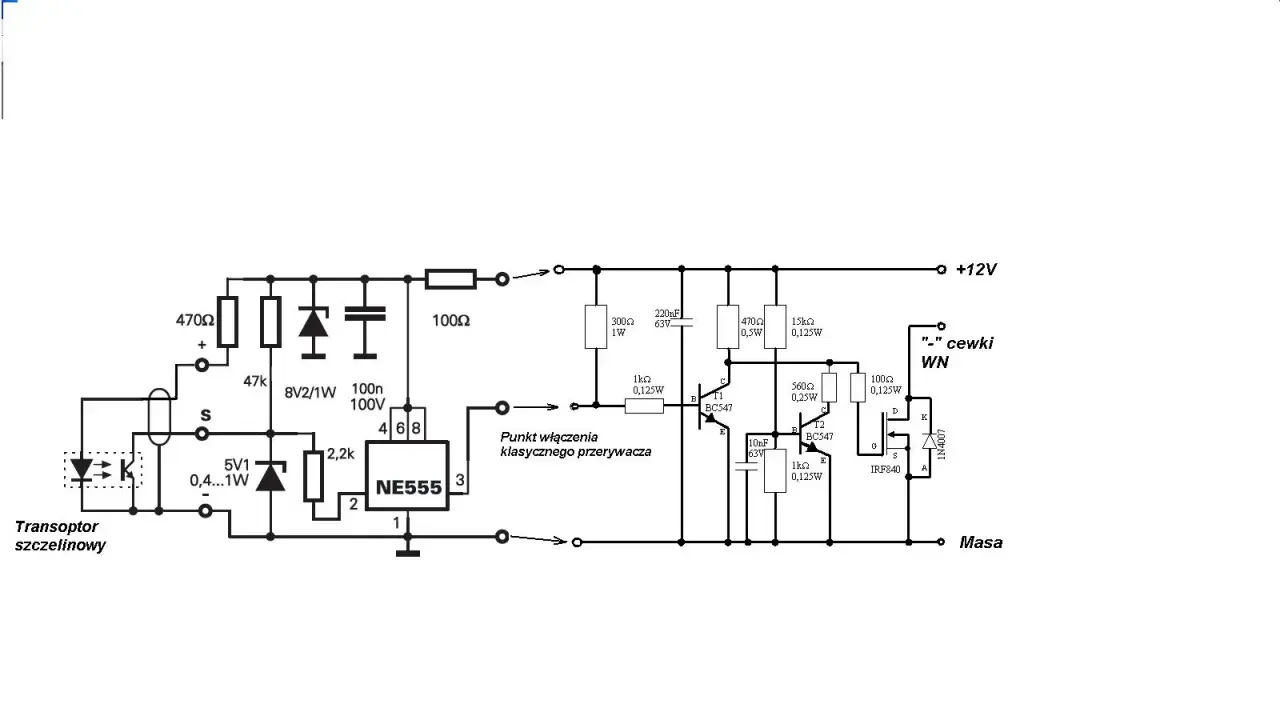

Ja czytam taki schemat od lewej do prawej, ale myślę o nim jak o prostym łańcuchu zdarzeń: zasilanie, wyzwolenie, wzmocnienie, iskra. Na rysunku zwykle zobaczysz akumulator lub cewkę zasilającą, stacyjkę, bezpiecznik, wyłącznik awaryjny, moduł zapłonowy, czujnik położenia wału, cewkę wysokiego napięcia i świecę.
W praktyce układ działa tylko wtedy, gdy każdy z tych elementów dostaje swój moment. Czujnik mówi modułowi, kiedy ma przerwać prąd w cewce, a cewka zamienia to przerwanie w wysokie napięcie potrzebne do przeskoku iskry. To właśnie dlatego drobna usterka na początku toru potrafi zatrzymać cały motocykl na końcu.
W starszych motocyklach spotyka się głównie dwa podejścia. CDI wykorzystuje kondensator, który szybko oddaje energię do cewki, a TCI lub układ bateryjny steruje cewką bardziej „ciągłym” prądem z instalacji 12 V. Różnica jest istotna, ale dla użytkownika najważniejsze jest to samo: jeśli schemat rozumiesz jako drogę energii, diagnoza staje się dużo prostsza. To prowadzi wprost do elementów, które trzeba umieć rozpoznać na papierze i przy motocyklu.
Z czego składa się układ i które części psują się najczęściej
W klasycznym motocyklu układ zapłonowy nie jest rozbudowany, ale każda część ma swoje zadanie. Gdy jedna zaczyna szwankować, objawy potrafią wyglądać jak awaria czegoś zupełnie innego. Dlatego wolę patrzeć na elementy po kolei, zamiast zgadywać.
| Element | Rola w układzie | Co zwykle się dzieje przy usterce |
|---|---|---|
| Akumulator | Dostarcza stabilne 12 V do instalacji i modułu | Wolny rozruch, słaba iskra, losowe przerwy |
| Stacyjka i wyłącznik awaryjny | Odprowadzają lub podają zasilanie na zapłon | Motocykl nie reaguje mimo sprawnych części dalej w układzie |
| Bezpiecznik i wiązka | Chronią obwód i przenoszą prąd | Przerwa w zasilaniu, grzanie złączy, spadki napięcia |
| Czujnik położenia wału / impulsator | Wysyła sygnał o położeniu wału do modułu | Brak iskry, gaśnięcie po rozgrzaniu, przerywanie |
| Moduł zapłonowy | Decyduje o momencie wyzwolenia iskry | Brak sterowania cewką, losowe wypadanie zapłonu |
| Cewka zapłonowa | Podnosi napięcie do poziomu potrzebnego na świecy | Iskra słaba, żółta albo znika pod obciążeniem |
| Świeca i przewód WN | Oddają iskrę w komorze spalania | Wypadanie zapłonu, trudny rozruch, zalewanie |
W nowych i nowszych konstrukcjach dochodzą jeszcze czujniki temperatury, położenia przepustnicy albo sygnały z ECU, ale w klasyku najczęściej wygrywa prostota: czujnik, moduł, cewka, świeca. I właśnie dlatego dobre zrozumienie podstaw pozwala oszczędzić czas przy każdej kolejnej awarii. Następny krok to już samo czytanie schematu, czyli przełożenie tych elementów na konkretne przewody i połączenia.
Jak czytać schemat krok po kroku
Na schemat patrzę zawsze od źródła energii, a nie od świecy. To ważne, bo większość usterek powstaje po drodze, nie na samym końcu. Najpierw trzeba sprawdzić, skąd układ dostaje zasilanie, potem którędy wraca masa, a dopiero później śledzić sygnał sterujący.
- Sprawdź zasilanie po stacyjce. Jeśli napięcie nie dochodzi do modułu, iskry nie będzie, choćby reszta była idealna.
- Zweryfikuj masę. Luźny punkt masowy potrafi zachowywać się jak awaria cewki, bo napięcie „znika” pod obciążeniem.
- Odszukaj impulsator lub czujnik wału. To on mówi modułowi, kiedy przerwać prąd w cewce.
- Prześledź przewód sterujący cewką. Tu często wychodzą przetarcia, korozja pinów i pęknięte konektory.
- Na końcu sprawdź świecę i fajkę. Zaskakująco często problem siedzi właśnie tam, bo wysokie napięcie najszybciej ujawnia słabe połączenia.
Jeśli schemat pokazuje kilka gałęzi, nie próbuję ogarniać ich wszystkich naraz. Zaznaczam sobie jeden obwód zapłonu i jeden obwód zasilania, a potem sprawdzam, czy napięcie nie ginie po drodze. Taki porządek pracy oszczędza więcej czasu niż jakakolwiek „intuicja mechanika”. Gdy wiesz już, jak to czytać, warto przyjrzeć się temu, jak w tym wszystkim zachowuje się akumulator.
Akumulator w układzie zapłonowym nie jest tylko do rozruchu
W motocyklu z zapłonem elektronicznym akumulator robi zwykle więcej, niż wielu kierowców zakłada. Z jego napięcia żyją kontrolki, przekaźniki, moduł, czasem pompa paliwa i sam układ ładowania. Jeśli bateria jest słaba, iskra potrafi robić się kapryśna jeszcze zanim rozrusznik zacznie kręcić wyraźnie wolniej.
Przy klasycznym akumulatorze kwasowo-ołowiowym zdrowy punkt odniesienia to około 12,6 V na postoju. W praktyce 12,35 V oznacza mniej więcej 75% naładowania, 12,06 V okolice połowy, a 11,7 V to już bardzo niski poziom. W czasie pracy silnika sensowne ładowanie mieści się zwykle w przedziale 13,8-14,1 V; wyższe wartości, zwłaszcza około 14,4-14,7 V, wchodzą w obszar szybkiego ładowania i nie są tym, czego szuka się w codziennej eksploatacji.
Ja zwracam uwagę na jeszcze jedną rzecz: napięcie trzeba oceniać przy wyłączonych odbiornikach i po chwili postoju, a nie zaraz po ładowaniu. Świeżo doładowany akumulator potrafi chwilowo pokazać więcej i to myli. Jeśli napięcie spada mocno po włączeniu zapłonu albo przy rozruchu, to znak, że układ ma problem z pojemnością albo z samym ładowaniem. Dlatego przed wymianą modułu warto najpierw ustalić, czy bateria i regulator naprawdę pracują tak, jak powinny. Następna sekcja pokazuje, jakie objawy najczęściej prowadzą do tej diagnozy.
Typowe objawy awarii i szybka diagnostyka bez zgadywania
Elektroniczny zapłon zwykle nie psuje się „trochę”. Albo działa pewnie, albo zaczyna przerywać w przewidywalnych sytuacjach: na ciepło, przy wyższych obrotach, po deszczu albo podczas wstrząsów. To bardzo pomaga w diagnozie, jeśli nie pomija się podstaw.
- Brak iskry na obu cylindrach najczęściej wskazuje na zasilanie, masę, wyłącznik awaryjny albo moduł.
- Iskra tylko na jednym cylindrze częściej oznacza cewkę, przewód WN, fajkę lub świecę.
- Gaszenie po nagrzaniu często kieruje podejrzenie na czujnik wału, moduł albo połączenia, które tracą kontakt pod wpływem temperatury.
- Przerywanie przy odkręcaniu gazu bywa skutkiem słabej baterii, spadku napięcia w instalacji lub zbyt dużej przerwy na świecy.
- Trudny rozruch po dłuższym postoju może oznaczać rozładowany akumulator, ale też upływność w wiązce albo zużytą świecę.
Praktycznie zaczynam od najtańszych i najszybszych rzeczy: stan akumulatora, bezpieczniki, masa silnika, wyłącznik STOP, stan świecy, a dopiero potem cewka i moduł. Warto też pamiętać, że w niektórych układach czujnik położenia wału jest kluczowy dla samego startu silnika; gdy przestaje dawać sygnał, silnik nie odpali albo zgaśnie w trakcie jazdy. To nie jest miejsce na wymianę „na ślepo”, bo można wydać pieniądze i nie ruszyć problemu ani o krok. Gdy już wiesz, jak rozpoznawać objawy, zostaje ostatnia rzecz: co faktycznie opłaca się poprawić w starszym motocyklu, żeby układ był pewniejszy na co dzień.
Co poprawić w klasyku, żeby zapłon był pewniejszy na co dzień
W starych motocyklach największą różnicę robi nie „tuning” zapłonu, tylko porządne uporządkowanie instalacji. Ja zacząłbym od czystych styków, sprawnej masy między silnikiem a ramą, dobrego akumulatora i przewodów, które nie są twarde jak plastik. To brzmi mało spektakularnie, ale właśnie takie rzeczy najczęściej decydują, czy układ elektroniczny zachowuje się przewidywalnie.
- Wymień skorodowane konektory i zabezpiecz je przed wilgocią.
- Sprawdź, czy masa silnika ma niski opór i nie grzeje się pod obciążeniem.
- Używaj świecy zgodnej z zaleceniem producenta, najlepiej z opornikiem, jeśli układ tego wymaga.
- Nie montuj przypadkowych fajek i przewodów WN, bo słabe ekranowanie potrafi zakłócać elektronikę.
- Jeśli motocykl jeździ sporadycznie, utrzymuj akumulator na ładowarce podtrzymującej zamiast doprowadzać go do głębokiego rozładowania.
W klasiku bardzo łatwo przebić granicę między „odświeżeniem” a niepotrzebnym eksperymentem. Zmiana modułu na wydajniejszy ma sens tylko wtedy, gdy reszta układu jest zdrowa; inaczej nowa część po prostu odziedziczy te same problemy. Dlatego ja zawsze traktuję elektronikę zapłonu jako całość, a nie zbiór luźnych podzespołów. I to jest właśnie najlepsza lekcja z tego tematu: dobry schemat pomaga oszczędzić czas, pieniądze i nerwy, jeśli czytasz go od zasilania, a nie od samej iskry.
Najkrótsza droga do pewnej iskry jest zwykle najprostsza
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw napięcie i masa, potem sygnał z czujnika, na końcu cewka i świeca. Taka kolejność działa w większości klasycznych motocykli z zapłonem elektronicznym i pozwala odsiać przypadki, w których winny nie jest wcale „drogi moduł”, tylko zgnity styk albo słaby akumulator.
Dobrze narysowany schemat nie służy do dekoracji. Ma prowadzić od prostego pytania „czy prąd w ogóle dochodzi tam, gdzie powinien?” do równie prostego „gdzie znika?”. Gdy trzymasz się tego podejścia, diagnoza staje się spokojna i logiczna, a nie przypadkowa. W praktyce właśnie to odróżnia skuteczną naprawę od długiej serii wymian, które niczego nie wyjaśniają.
