Zapłon CDI wygląda niepozornie, ale w praktyce odpowiada za to, czy silnik w ogóle dostanie iskrę we właściwym momencie. W tym tekście rozbieram schemat modułu CDI na proste elementy: skąd bierze się energia, jak działa impulsator, po czym poznać wersję AC i DC oraz gdzie najczęściej uciekają problemy w instalacji motocykla.
Najważniejsze informacje o zapłonie CDI w skrócie
- CDI magazynuje energię w kondensatorze i oddaje ją bardzo krótko do cewki zapłonowej, zamiast zasilać świecę „ciągłym” prądem.
- W typowym układzie pracują: źródło zasilania, impulsator, moduł CDI, cewka WN, świeca, masa i wyłącznik gaszenia.
- Wersja AC CDI bierze energię ze statora, a DC CDI z akumulatora, więc objawy awarii i kolejność diagnostyki są inne.
- Jeśli nie ma iskry, najpierw sprawdzam zasilanie, masę, kill switch i impuls z czujnika, a dopiero później sam moduł.
- Kolory przewodów pomagają tylko orientacyjnie, bo w różnych motocyklach producent potrafi użyć innych oznaczeń.
- W wielu układach naprawdę lepszy jest spokojny pomiar niż szybka wymiana „na chybił trafił”.
Jak działa zapłon CDI i co pokazuje schemat
W schemacie CDI najważniejsza jest kolejność zdarzeń: najpierw pojawia się energia, potem sygnał wyzwalający, a na końcu krótki impuls trafia do cewki zapłonowej. W praktyce kondensator w module ładuje się z alternatora albo z akumulatora, a gdy impulsator „powie” modułowi, że tłok jest we właściwym miejscu, układ rozładowuje zgromadzony ładunek przez cewkę WN i świecę. To właśnie odróżnia CDI od prostszych układów indukcyjnych.W bardziej rozbudowanych rozwiązaniach zapłon nie jest już sztywny. Sterowanie kątem wyprzedzenia zależy od obrotów, więc przy niskich prędkościach iskra bywa podawana później, a przy wysokich wcześniej. Z punktu widzenia użytkownika to oznacza jedno: schemat nie pokazuje tylko kabli, ale też logikę pracy silnika. Jeśli zrozumiesz ten ciąg, łatwiej od razu zawęzisz miejsce usterki do zasilania, wyzwalania albo wyjścia na cewkę. To prowadzi prosto do pytania, z czego ten układ właściwie się składa.

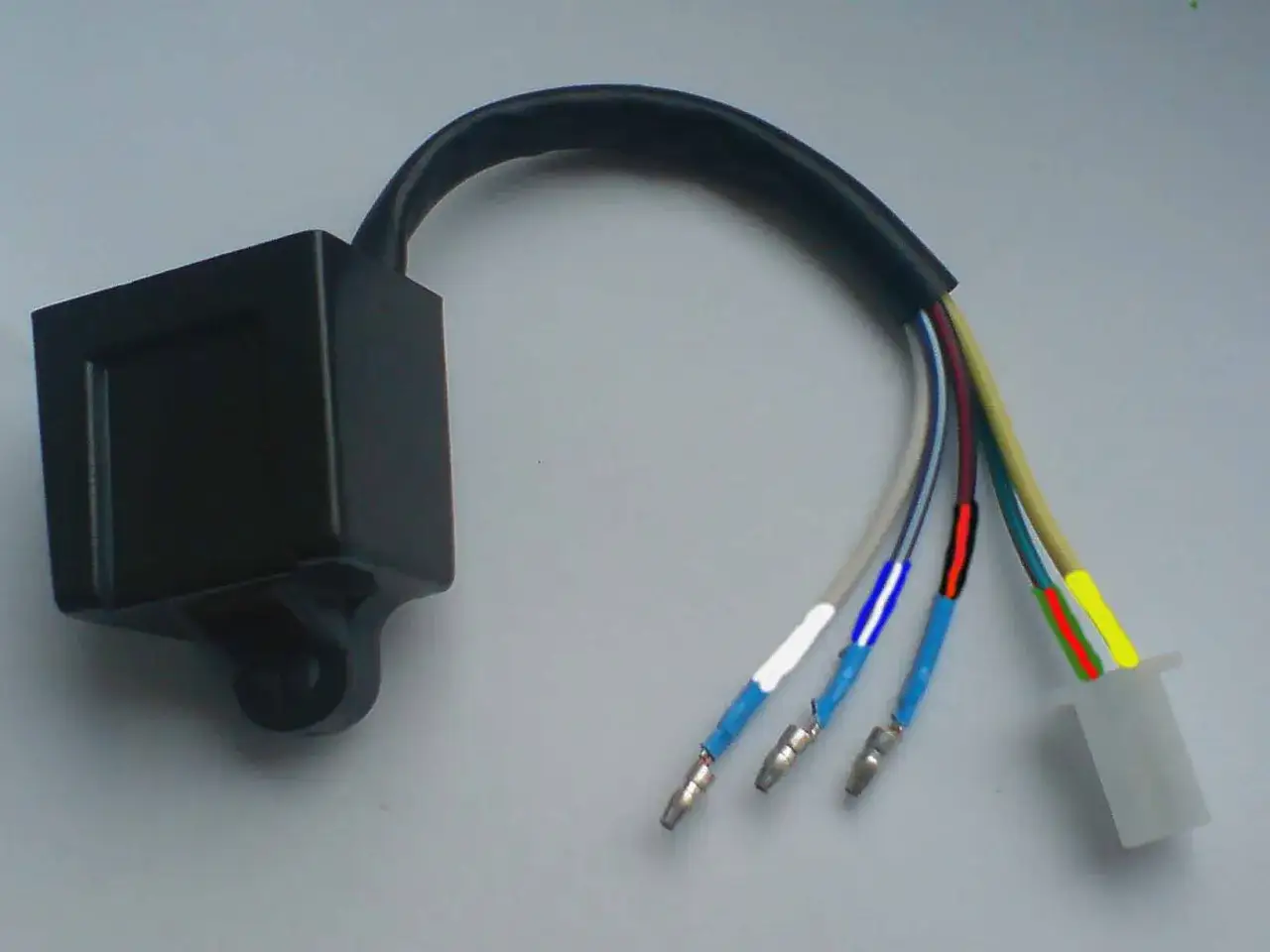

Z czego składa się typowy układ w motocyklu
Ja przy diagnozie CDI zawsze rozkładam instalację na kilka prostych bloków. Nie szukam od razu „magicznego modułu”, tylko sprawdzam, czy każdy element robi swoją robotę. W praktyce najczęściej chodzi o pięć punktów, które powtarzają się w większości motocykli, skuterów i lekkich singli.
| Element | Rola w układzie | Co najczęściej się psuje | Na co patrzeć w pierwszej kolejności |
|---|---|---|---|
| Źródło energii | Dostarcza napięcie do ładowania kondensatora | Przerwany obwód statora, słabe ładowanie, niski stan akumulatora w DC CDI | Pomiary napięcia i ciągłości przewodów |
| Impulsator | Podaje sygnał o położeniu wału | Za duża szczelina, uszkodzony przewód, słaby sygnał na ciepło | Wtyczka, oporność, stan mocowania przy kole |
| Moduł CDI | Ładuje i rozładowuje kondensator | Uszkodzony kondensator, tyrystor, elektronika sterująca | Najpierw wykluczyć resztę układu |
| Cewka WN | Podnosi napięcie do wartości potrzebnej do przeskoku iskry | Przerwa uzwojenia, przebicie fajki, za duża rezystancja przewodu | Świeca próbna, fajka, przewód wysokiego napięcia |
| Masa i wyłącznik stop | Zamyka obwód i gasi silnik po odcięciu sygnału | Zaśniedziałe punkty masy, zwarcie w kill switchu | Czyszczenie masy, test wyłącznika gaszenia |
Najbardziej zdradliwy jest wyłącznik gaszenia. W wielu motocyklach nie odcina on „plusa”, tylko zwiera linię gaszenia do masy, więc jedna uszkodzona kostka potrafi zatrzymać cały zapłon. Gdy już masz ten obraz, można przejść do najważniejszego podziału: AC CDI i DC CDI nie są zamienne tylko dlatego, że mają podobną obudowę.
AC CDI i DC CDI nie są tym samym
To jest miejsce, w którym najczęściej widzę błędne założenia. Ktoś kupuje „pasujący” moduł, bo wtyczka wygląda podobnie, a potem motocykl dalej nie odpala albo odpala tylko z akumulatorem podpiętym na sztukę. Tymczasem różnica jest fundamentalna: AC CDI zasilany jest z magneto lub uzwojenia ładującego statora, a DC CDI korzysta z napięcia akumulatora.
| Cecha | AC CDI | DC CDI | Znaczenie w praktyce |
|---|---|---|---|
| Źródło zasilania | Stator / cewka ładująca | Akumulator i instalacja 12 V | Przy AC CDI słaby akumulator nie zawsze unieruchomi zapłon, przy DC CDI już tak |
| Zależność od ładowania | Mniejsza | Duża | W DC CDI awaria ładowania szybciej kończy się brakiem iskry |
| Typowe objawy awarii zasilania | Brak iskry mimo sprawnego akumulatora | Gaśnięcie przy słabym napięciu, problemy z odpalaniem po postoju | Objaw prowadzi do innego pierwszego pomiaru |
| Diagnostyka | Najpierw stator, impulsator, masa | Najpierw akumulator, stacyjka, przekaźniki, masa | Kolejność testów oszczędza czas |
| Typ zastosowania | Prostsze motocykle, skutery, lekkie enduro | Układy z bardziej rozbudowaną instalacją elektryczną | Nie sugeruj się samą wielkością obudowy |
Jeśli nie masz pewności, z jaką wersją pracujesz, nie zgaduj po kolorze kostki. Lepiej przejść po przewodach i sprawdzić, skąd faktycznie przychodzi zasilanie, bo to od razu zawęża cały temat. Gdy ten podział jest jasny, można sensownie czytać schemat przewód po przewodzie.
Jak czytać schemat krok po kroku
Na papierze schemat CDI jest prosty, ale w realnym motocyklu łatwo zgubić się w kolorach kabli i złączach, które ktoś wcześniej już naprawiał „na szybko”. Ja robię to w tej kolejności:
- Najpierw identyfikuję źródło energii, czyli uzwojenie ładujące statora albo linię 12 V z akumulatora.
- Potem szukam impulsatora, bo to on mówi modułowi, kiedy ma zrzucić ładunek.
- Sprawdzam przewód gaszenia, bo jedno zwarcie do masy potrafi wyłączyć zapłon całkowicie.
- Na końcu lokalizuję wyjście na cewkę WN i masę modułu.
- Dopiero wtedy porównuję to z manualem konkretnego modelu.
W schematach fabrycznych często widać ten sam rdzeń układu: stator, impulsator, CDI, cewka zapłonowa i wyłącznik silnika. Dodatkowe elementy, takie jak czujnik położenia przepustnicy czy immobilizer, są już nadbudową zależną od modelu. Ważna zasada jest jedna: kolory przewodów traktuję jako pomoc, nie jako dowód. Po latach pracy przy instalacjach motocyklowych widzę, że ktoś potrafi wymienić wiązkę, przelutować końcówki albo założyć zamiennik i cała „logika kolorów” przestaje istnieć. Jeśli czytasz schemat od strony funkcji, a nie od strony barw izolacji, diagnoza robi się znacznie pewniejsza. To naturalnie prowadzi do pytania, gdzie w takim układzie najczęściej ginie iskra.
Gdzie najczęściej znika iskra
W praktyce brak iskry rzadko oznacza od razu spalony moduł. Dużo częściej winne są rzeczy banalne: masa, wtyczka, wyłącznik stop albo słaby impuls z czujnika. Poniżej zestawiam objawy, które najczęściej widzę przy CDI, i pierwszy sensowny trop do sprawdzenia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Nie ma iskry w ogóle | Przerwany obwód zasilania, kill switch zwarty do masy, brak masy modułu | Bezpieczniki, stacyjkę, przewód gaszenia, punkty masowe |
| Iskra pojawia się i znika | Luźna kostka, pęknięty przewód, słaby impulsator | Poruszenie wiązką, kontrola wtyczek, pomiar sygnału czujnika |
| Silnik gaśnie po rozgrzaniu | Elementy wrażliwe na temperaturę, szczególnie impulsator lub CDI | Test na zimno i na ciepło, sprawdzenie przewodów przy silniku |
| Jest iskra, ale słaba i żółta | Cewka WN, fajka, świeca, masa silnika | Podmiana świecy, kontrola oporności przewodu i fajki |
| W DC CDI problem narasta po postoju | Słaby akumulator albo spadki napięcia w instalacji | Napięcie spoczynkowe i podczas rozruchu |
W takich przypadkach lubię prostą zasadę: jeśli układ działa gorzej po rozgrzaniu, myślę najpierw o czujniku, złączu albo cewce, a nie od razu o module. Jeśli nie ma iskry w ogóle, zaczynam od przewodu gaszenia i masy. Takie podejście oszczędza więcej czasu niż wymiana części „na próbę”. Gdy już masz te symptomy w głowie, łatwo przejść do ostatniego etapu: co sprawdzić, zanim wydasz pieniądze na nowy CDI.
Co sprawdzić, zanim wymienisz moduł
To jest ten moment, w którym opłaca się być upartym, ale metodycznym. Sam moduł CDI jest stosunkowo często obwiniany niesłusznie, bo użytkownik widzi tylko efekt końcowy: brak iskry. Ja przed wymianą przechodzę przez krótką listę kontroli i dopiero jeśli wszystko inne się zgadza, myślę o samym module.
- Sprawdzam stan akumulatora, ale tylko wtedy, gdy motocykl ma DC CDI.
- Kontroluję masę silnika i ramy, bo słaba masa potrafi udawać awarię elektroniki.
- Oglądam przewód gaszenia, stacyjkę i wyłącznik awaryjny.
- Patrzę na impulsator: szczelinę, mocowanie i stan wtyczki.
- Testuję cewkę WN, fajkę i świecę na pewnym egzemplarzu próbnym.
- Sprawdzam uzwojenie ładujące statora, jeśli układ jest typu AC.
Warto też pamiętać o jednym praktycznym ograniczeniu: nawet dobry zamiennik CDI nie uratuje źle zrobionej instalacji. Jeśli motocykla nie da się uruchomić na zdrowym akumulatorze, z poprawnym impulsem i pewną masą, to wymiana modułu zwykle jest tylko zgadywaniem. Najlepszy wynik daje podejście „od schematu do pomiaru”, a nie odwrotnie. I właśnie to podejście najbardziej ułatwia życie przy klasycznych motocyklach, gdzie ktoś mógł już wcześniej przerabiać wiązkę, zmieniać zapłon albo dorabiać własne złącza.
Najmniej błędów robi się wtedy, gdy czytasz układ od zasilania
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: zawsze zaczynaj od źródła energii, potem przejdź do impulsatora, a dopiero na końcu oceniaj sam moduł CDI. Taka kolejność działa zarówno w prostych układach AC, jak i w instalacjach zasilanych z akumulatora. Daje też coś jeszcze ważnego: pozwala odróżnić prawdziwą awarię modułu od problemu w wiązce, masie albo wyłączniku gaszenia.
Przy klasycznych motocyklach, takich jak te, które najczęściej trafiają do warsztatu z problemem „kręci, ale nie odpala”, ten sposób myślenia jest zwyczajnie najbardziej opłacalny. Mniej części kupionych w ciemno, mniej niepotrzebnego rozbierania i dużo większa szansa, że po naprawie silnik odpali od pierwszego strzału. A jeśli trzeba wrócić do podstaw, to właśnie schemat CDI jest najlepszym punktem wyjścia: pokazuje nie tylko, gdzie jest przewód, ale przede wszystkim dlaczego ten przewód w ogóle tam jest.
