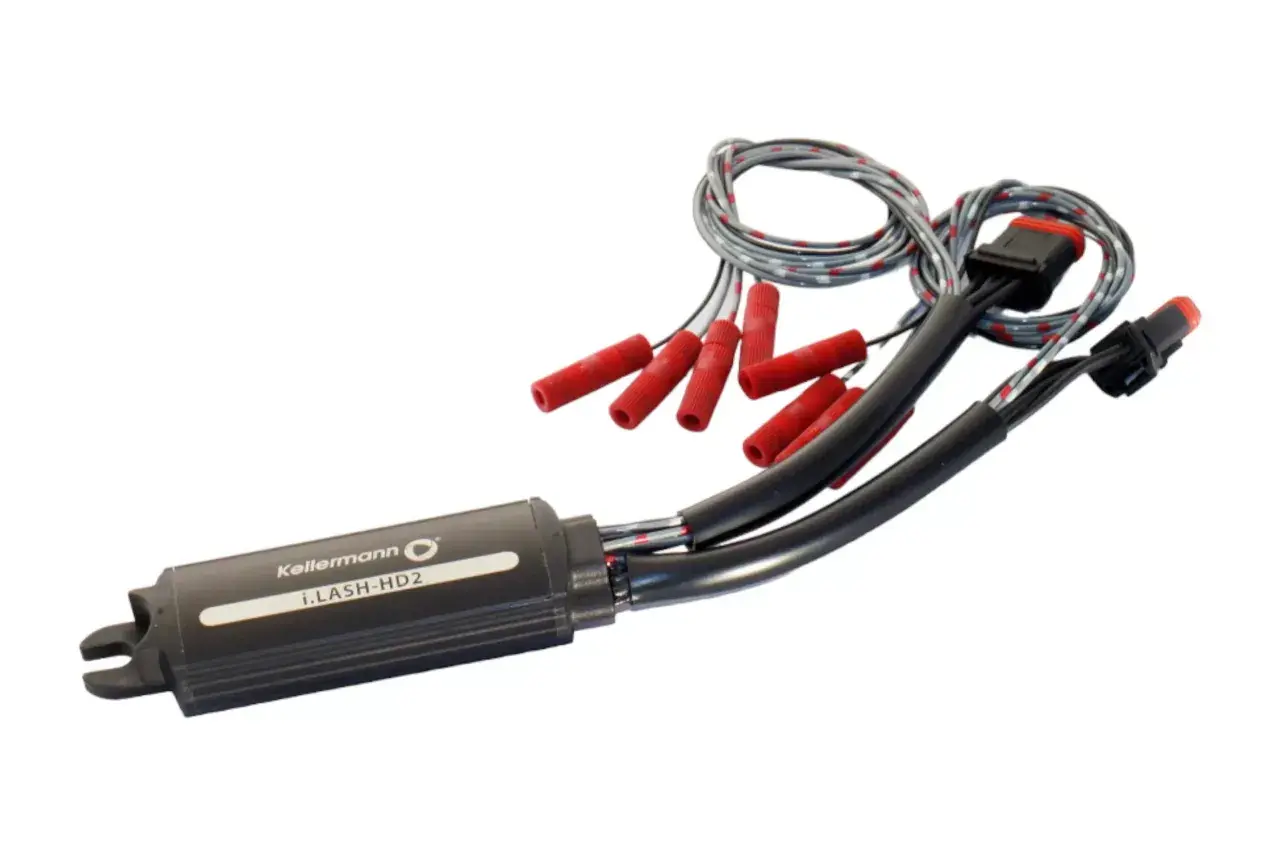

Samo podłączenie przerywacza kierunkowskazów w motocyklu nie jest trudne, ale łatwo pomylić zaciski, masę albo typ samego przerywacza. Poniżej rozkładam temat na czynniki pierwsze: od tego, jak działa układ, przez rozpoznanie pinów i kolejność kabli, po diagnozę sytuacji, w której kierunki migają za szybko albo w ogóle milczą. To szczególnie ważne w klasykach, gdzie po latach najwięcej psują nie same lampy, tylko styki, masa i źle dobrany przerywacz.
Najważniejsze rzeczy do zapamiętania przy montażu przerywacza
- 49 to zasilanie, 49a to wyjście na przełącznik kierunków, a 31 to masa.
- Przerywacz 2-pinowy i 3-pinowy nie są zamienne „w ciemno” - trzeba sprawdzić oznaczenia na obudowie.
- Po zmianie żarówek na LED klasyczny przerywacz często przyspiesza lub działa niestabilnie.
- Jeśli układ ma kontrolkę kierunków na zegarach, może być potrzebne dodatkowe wyjście C albo C2.
- W starszym motocyklu najpierw sprawdzam masę i kostki, dopiero potem sam przerywacz.
Czym różni się zwykły przerywacz od elektronicznego
W motocyklach spotkasz dwa główne typy przerywaczy. Starszy, obciążeniowy, reaguje na pobór prądu - działa poprawnie wtedy, gdy układ ma takie obciążenie, jak przewidział producent. Elektroniczny jest mniej zależny od mocy żarówek, dlatego lepiej znosi przeróbki na LED i rozbudowę instalacji.
W praktyce różnica jest bardzo prosta: przy klasycznych żarówkach 21 W układ z reguły zachowuje się przewidywalnie, a po zmianie na LED nagle zaczyna migać za szybko albo gubi rytm. To nie jest magia, tylko reakcja na zbyt małe obciążenie. W katalogach HELLA standardowe oznaczenia to 31 (masa), 49 (wejście) i 49a (wyjście), więc gdy widzę taki nadruk na obudowie, od razu wiem, jak czytać układ.
Jeśli motocykl ma prostą instalację, a kierunkowskazy są jeszcze na żarówkach, zwykły przerywacz bywa wystarczający. Gdy dochodzi LED, dodatkowa kontrolka albo przeróbki wiązki, wygodniej od razu postawić na elektronikę. Dzięki temu kolejne kroki są prostsze i mniej podatne na przypadkowe błędy.
Jak rozpoznać zaciski i przygotować instalację
Zanim podłączysz cokolwiek, sprawdź, czy masz przerywacz 2-pinowy, 3-pinowy czy wariant z dodatkowym wyjściem na kontrolkę. Na rynku spotkasz też oznaczenia B, X i L, które w praktyce pełnią tę samą rolę co klasyczne 49 i 49a, ale nie warto zgadywać po kolorze przewodu. Ja zawsze zaczynam od odczytania nadruku na obudowie i dopiero potem biorę miernik do ręki.
| Oznaczenie | Funkcja | Co to oznacza w praktyce |
|---|---|---|
| 49 / + / B / X | Zasilanie wejściowe | Tu trafia plus po stacyjce albo po bezpieczniku. |
| 49a / L | Wyjście | Ten przewód idzie do przełącznika lewy-prawy lub bezpośrednio do układu sterowania. |
| 31 / - / E | Masa | Potrzebna, jeśli przerywacz jest elektroniczny albo producent przewidział osobny punkt odniesienia. |
| C / C2 | Kontrolka | Wykorzystywane tam, gdzie kontrolka na zegarach ma działać bez cofania prądu między stronami. |
Kiedy zaciski są już opisane i wiązka przygotowana, można przejść do samego podłączenia bez zgadywania.
Podłączenie krok po kroku bez zgadywania
W praktyce podłączenie przerywacza kierunkowskazów sprowadza się do kilku prostych ruchów, ale robię je zawsze w tej samej kolejności. Dzięki temu nie trzeba później wracać do kostki i szukać, dlaczego kontrolka świeci odwrotnie albo jedna strona mruga razem z drugą.
- Odłącz minus akumulatora, żeby nie zrobić zwarcia przy kostce lub ramie.
- Znajdź przewód zasilający po stacyjce i podłącz go do wejścia 49, +, B albo X - zależnie od oznaczenia przerywacza.
- Przewód prowadzący do przełącznika kierunkowskazów podepnij do wyjścia 49a lub L.
- Jeśli przerywacz ma zacisk 31, doprowadź do niego solidną masę z czystego punktu ramy albo z przewodu masowego.
- Wersję z C lub C2 połącz z kontrolką na zegarach tylko wtedy, gdy ten styk rzeczywiście jest przewidziany do takiego zastosowania.
- Załóż akumulator, sprawdź lewą i prawą stronę osobno, a potem włącz światła i upewnij się, że częstotliwość migania jest równa.
- Jeśli kierunki świecą, ale rytm jest zły, najpierw zweryfikuj zgodność przerywacza z obciążeniem, dopiero potem szukaj bardziej złożonej usterki.
Ja zawsze po takim montażu mierzę jeszcze napięcie na wejściu i patrzę, czy masa naprawdę trzyma punkt odniesienia. W starszych motocyklach to oszczędza najwięcej czasu, bo problem bardzo często siedzi nie w samej części, tylko w połączeniu z ramą. Następny krok to dobranie przerywacza do konkretnego typu lamp.
Jaki przerywacz wybrać do żarówek i LED
Tu większość problemów zaczyna się nie od błędnego podłączenia, tylko od złego typu części. Zwykły przerywacz obciążeniowy lubi klasyczne żarówki 21 W, a po zmianie na LED często przyspiesza albo przestaje pracować stabilnie. Elektroniczny model LED-ready jest droższy, ale zwykle rozwiązuje temat bez dokładania oporników, które tylko grzeją wiązkę i maskują problem, zamiast go naprawić.
| Typ przerywacza | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Obciążeniowy 2-pin | Oryginalne żarówki, prosty układ | Tani, łatwy do znalezienia, banalny montaż | Po LED-ach często pojawia się zbyt szybkie miganie. |
| Elektroniczny 3-pin | Klasyk z osobną masą i standardową wiązką | Stabilniejsza praca, mniej wrażliwy na wahania obciążenia | Trzeba dobrze odczytać oznaczenia i nie pomylić 49 z 49a. |
| LED-compatible / szerokonapięciowy | Przeróbka na LED albo instalacja, która bywa modernizowana | Najmniej problemów z nowoczesnymi lampami, mniejsze grzanie | Wymaga dopasowania do napięcia instalacji, zwykle 12 V lub 24 V. |
| Opornik równoległy | Doraźne obejście przy zachowaniu starego przerywacza | Może uspokoić rytm migania bez wymiany modułu | Grzeje się i nie jest rozwiązaniem, które ja polecałbym jako pierwsze. |
Jeśli motocykl ma instalację 6 V, nie zakładaj w ciemno wersji 12 V. To samo dotyczy układów z jedną wspólną kontrolką na zegarach - tu czasem potrzebny jest przerywacz z dodatkowym wyjściem albo proste rozdzielenie sygnałów diodami, żeby lewa i prawa strona nie „widziały się” nawzajem. W praktyce najbezpieczniej jest dobrać przerywacz do faktycznego napięcia i sposobu pracy lamp, a nie tylko do samej wtyczki.
Gdy część jest dobrana dobrze, diagnostyka robi się prostsza. Jeśli nie, objawy zaczynają się powtarzać i łatwo pomylić przyczynę ze skutkiem.
Co robić, gdy kierunkowskazy migają za szybko albo wcale
Ja w takich przypadkach najpierw sprawdzam napięcie na wejściu, masę i dopiero potem sam przerywacz. To ważne, bo szybkie miganie nie zawsze oznacza uszkodzony moduł - bardzo często oznacza tylko zbyt małe obciążenie po wymianie żarówek na LED albo słaby styk w kostce.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić najpierw |
|---|---|---|
| Miga bardzo szybko | Za małe obciążenie, LED-y z klasycznym przerywaczem, spalona żarówka | Sprawdź żarówki, a jeśli są LED, użyj przerywacza LED-ready. |
| Świeci ciągle bez przerwy | Pomylenie 49 z 49a, brak zasilania po stacyjce, uszkodzony przerywacz | Porównaj oznaczenia na obudowie i zmierz napięcie na wejściu. |
| Działa tylko lewa albo tylko prawa strona | Przełącznik, utleniona kostka, zły styk masy jednej lampy | Oczyść połączenia i sprawdź ciągłość przewodów do lamp. |
| Kontrolka na zegarach żarzy się z obu stron | Wspólna kontrolka bez separacji obwodów | Sprawdź wyjście C/C2 albo rozdzielenie sygnału diodami. |
| Układ działa na postoju, ale wariuje po odpaleniu | Słaba masa, spadek napięcia, problem z ładowaniem | Zmierz napięcie akumulatora i sprawdź punkty masowe ramy. |
Jeśli po odpaleniu silnika napięcie mocno siada, kierunkowskazy potrafią zachowywać się niestabilnie nawet wtedy, gdy sam przerywacz jest dobry. Dlatego nie patrzę tylko na część, ale też na cały układ: akumulator, ładowanie, przełącznik i masę. To właśnie ten zestaw najczęściej decyduje, czy naprawa będzie jednorazowa, czy wrócimy do niej po tygodniu.
Najwięcej problemów wychodzi przy masie, kostkach i LED-ach
W starszym motocyklu naprawdę najwięcej daje trzy rzeczy: czysta masa z ramą, ciasne piny w kostkach i brak przypadkowych przeróbek w okolicy kontrolki kierunków. Jeśli po lakierowaniu ramy albo po montażu gumowych tulejek przerywacz stracił kontakt z masą, problem wróci nawet po wymianie części na nową.
- Oczyść punkty masowe papierem lub włókniną i zabezpiecz je cienką warstwą preparatu antykorozyjnego.
- Sprawdź, czy oprawki lamp mają pewny styk, a nie wiszą na samym zaśniedziałym przewodzie.
- Nie wciskaj LED-ów do układu z przypadkowym przerywaczem obciążeniowym, jeśli nie chcesz walczyć z szybkim miganiem.
- Przejrzyj kostki przy kierownicy i pod bakiem, bo tam najczęściej łapią luz po latach drgań.
- Jeśli przerywacz jest przykręcony do ramy, sprawdź kontakt metal-metal, a nie sam wygląd montażu.
W praktyce to właśnie porządna masa i właściwy przerywacz robią większą różnicę niż sam model żarówki. W prostym klasyku, takim jak starszy motocykl turystyczny czy lekki naked, dopięcie tych kilku elementów daje układ, który działa przewidywalnie i nie wymaga ciągłego poprawiania.
