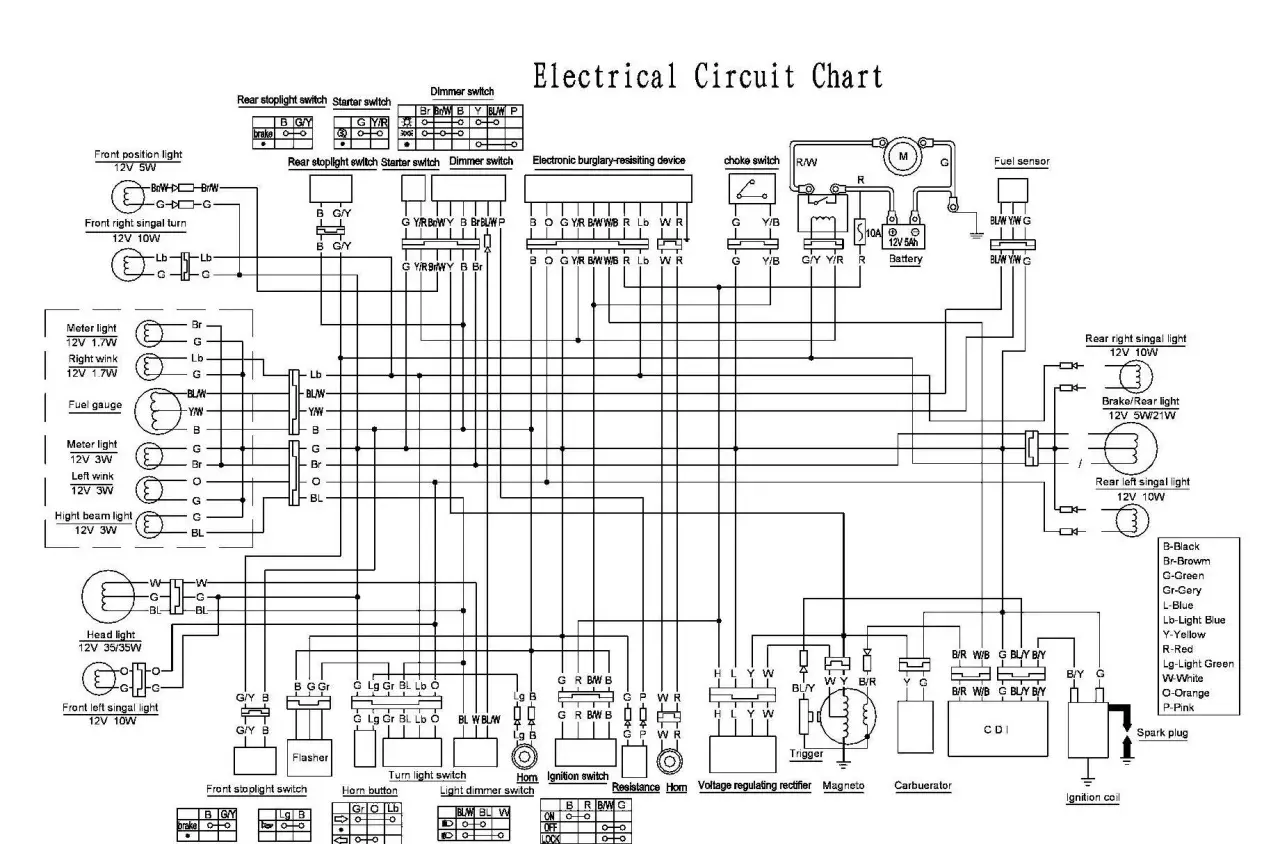

To właśnie schemat modułu 4t 5 pinów najczęściej sprawia problem przy wymianie CDI w prostych motocyklach i skuterach czterosuwowych. Jeden otwór bywa pusty, kolory przewodów potrafią się różnić, a akumulator nie zawsze ma taki wpływ na zapłon, jak wielu osobom się wydaje. Poniżej rozkładam temat na praktyczne części: od rozpoznania typu modułu, przez podłączenie, aż po testy, które pozwalają odróżnić uszkodzony CDI od problemu w statorze albo cewce WN.
Patrzę na ten układ jak na zwykłą diagnozę warsztatową. Jeśli wiesz, który przewód jest zasilaniem, który impulsem, a który masą, oszczędzasz sobie zgadywania i nie palisz nowego modułu po pierwszym włączeniu zapłonu.
Najpierw sprawdź typ zasilania, potem dopiero pinout i kolory przewodów
- W pięciopinowym module 4T jeden otwór w kostce może być tylko kluczem pozycjonującym, a nie aktywnym pinem.
- Najważniejsze obwody to masa, zasilanie ze statora, impulsator, wyjście na cewkę WN i przewód gaszenia.
- W układzie AC CDI akumulator zwykle nie zasila iskry, ale słaby akumulator nadal utrudnia rozruch.
- Kolory przewodów pomagają, lecz nie są uniwersalne, więc funkcja kabla jest ważniejsza niż barwa izolacji.
- Najczęstszy błąd to pomylenie AC z DC albo zamiana przewodu gaszenia z przewodem impulsatora.
- Przed zakupem nowego modułu opłaca się sprawdzić stator, cewkę WN i stan masy, bo sam CDI nie rozwiąże każdej usterki.
Co oznacza pięć pinów w module 4T
W praktyce pięciopinowy moduł zapłonowy do czterosuwa nie zawsze ma pięć aktywnych wyprowadzeń. Często mówimy o kostce 2+3 albo 3+2, a jeden z otworów służy tylko do prawidłowego ustawienia wtyczki. To ważne, bo wielu użytkowników patrzy wyłącznie na liczbę pinów i potem wciska moduł „prawie pasujący”, a to kończy się brakiem iskry albo uszkodzeniem złącza.
Sam moduł CDI, czyli układ zapłonowy z rozładowaniem kondensatora, odpowiada za podanie impulsu na cewkę wysokiego napięcia w odpowiednim momencie. W silnikach 4T najczęściej spotyka się proste, tanie moduły AC, ale zdarzają się też wersje DC. Właśnie dlatego nie wystarczy znać liczbę pinów. Trzeba jeszcze wiedzieć, skąd moduł dostaje energię i gdzie oddaje sygnał na zapłon.
| Cecha | Co to znaczy w praktyce |
|---|---|
| 4T | Moduł jest przeznaczony do silnika czterosuwowego, więc mapa zapłonu i logika odcięcia mogą różnić się od wersji 2T. |
| 5 pinów | Kostka ma pięć pozycji, ale nie każdy otwór musi być użyty przez styk. |
| AC lub DC | To najważniejsze rozróżnienie. Od niego zależy, czy iskra bierze energię ze statora, czy z akumulatora. |
| Układ 2+3 lub 3+2 | Ten sam moduł może mieć inny rozkład pinów w obudowie, więc sam kształt nie gwarantuje zgodności. |
Jeśli już rozpoznasz typ kostki, dużo łatwiej przejść do samych przewodów. I właśnie tam najczęściej zaczynają się pomyłki, dlatego poniżej rozpisuję je bez zgadywania.
Jak rozpoznać przewody bez zgadywania
Na rynku spotyka się kilka powtarzalnych kolorów, ale nie traktuję ich jak prawa natury. W jednym chińskim 4T zielony będzie masą, w innym ktoś już zdążył poprawić instalację i kolory przestają cokolwiek znaczyć. Dlatego ja zawsze zaczynam od funkcji przewodu, a dopiero potem porównuję kolor.
| Funkcja | Typowy kolor | Co robi | Co sprawdzam |
|---|---|---|---|
| Masa | Zielony | Zamyka obwód i daje punkt odniesienia dla całego układu zapłonowego. | Ciągłość do silnika lub ramy oraz czystość styku. |
| Zasilanie CDI ze statora | Czerwono-czarny, czarno-czerwony | Dostarcza energię do modułu w układzie AC. | Zmienne napięcie podczas kręcenia silnikiem lub kopania. |
| Impulsator | Niebiesko-biały, biało-niebieski | Podaje sygnał wyzwalający w odpowiednim momencie obrotu wału. | Ciągłość przewodu i brak zwarcia do masy. |
| Wyjście na cewkę WN | Czarno-żółty, pomarańczowy | Wysyła impuls do cewki zapłonowej. | Połączenie z cewką i brak przerw na złączach. |
| Gaszenie silnika | Czarno-biały | Po zwarciu do masy odcina iskrę. | Czy stacyjka lub wyłącznik nie trzymają go stale na masie. |
| Wolny otwór | Brak | Służy jako klucz pozycjonujący kostkę. | Nie podłączam tam niczego na siłę. |
W praktyce szukam właśnie tych pięciu funkcji, a nie „ładnego” dopasowania kolorów. Jeśli przewód gaszenia jest stale zwarty do masy, iskry nie będzie. Jeśli masa jest słaba, moduł będzie działał kapryśnie. Jeśli impulsator ma przerwę, silnik też nie odpali, nawet przy nowym CDI.
Gdy przewody są już rozpoznane, sam montaż staje się prosty. Najwięcej szkód robi pośpiech, dlatego podłączam wszystko w określonej kolejności.
Jak podłączyć moduł krok po kroku
Najpierw odłączam minus akumulatora i robię zdjęcie starej kostki. To banalne, ale oszczędza mi kilku minut szukania, gdzie był który przewód. Potem sprawdzam, czy nowy moduł ma ten sam układ pinów, bo pięć pinów nie znaczy jeszcze, że wtyczka będzie pasowała bez adaptacji.
- Odłączam akumulator i zabezpieczam luźne końcówki przewodów.
- Oglądam starą kostkę, szukam śladów przegrzania, zielonego nalotu i luźnych styków.
- Ustalam masę, bo bez porządnej masy żaden test nie ma sensu.
- Podłączam przewód zasilający ze statora do odpowiedniego pinu CDI.
- Wpinam impulsator, czyli przewód wyzwalający zapłon.
- Podłączam wyjście na cewkę WN.
- Na końcu sprawdzam przewód gaszenia, bo to on najczęściej robi niespodzianki.
Jeśli moduł ma inne ułożenie pinów niż oryginał, nie wciskam wtyczki „na siłę”. Zdarza się, że potrzebny jest adapter 2+3 albo 3+2, a taki element kosztuje niewiele. W prostych instalacjach lepiej wydać kilka złotych na przejściówkę niż próbować rzeźbić w złączu, które potem będzie łapało luz i przerywało na nierównościach.
Po samym podłączeniu robię jeszcze jeden szybki test: odłączam przewód gaszenia i próbuję uruchomić silnik. Jeśli iskra wraca, mam winowajcę po stronie stacyjki, wyłącznika lub wiązki. Jeśli nie wraca, szukam dalej w zasilaniu i impulsatorze. Taki prosty zabieg często skraca diagnostykę o połowę.
Kiedy połączenia są już poprawne, trzeba jeszcze rozstrzygnąć sprawę najważniejszą z punktu widzenia akumulatora: czy układ jest AC, czy DC.
AC czy DC i kiedy akumulator ma znaczenie
To pytanie wraca bez przerwy, bo w motocyklach i skuterach z pozoru wszystko wygląda podobnie. Różnica jest jednak bardzo konkretna. W AC CDI energia do iskry przychodzi ze statora, a w DC CDI z akumulatora i instalacji 12 V. Na pierwszy rzut oka moduł może wyglądać identycznie, ale elektrycznie to dwa różne światy.
| Cecha | AC CDI | DC CDI |
|---|---|---|
| Źródło zasilania | Cewka zasilająca w statorze | Akumulator i instalacja 12 V |
| Iskra bez akumulatora | Zazwyczaj tak, jeśli silnik jest obracany wystarczająco szybko | Zwykle nie |
| Co najczęściej zawodzi | Stator, impulsator, masa, przewód gaszenia | Akumulator, stacyjka, bezpiecznik, zasilanie po kluczyku |
| Typowy objaw | Iskra pojawia się dopiero przy odpowiednim kręceniu silnikiem | Brak iskry po osłabieniu akumulatora albo po zaniku 12 V |
W układzie 12 V patrzę na akumulator od razu. Sprawny akumulator powinien po postoju pokazywać około 12,6-12,8 V. Jeśli ma około 12,2 V, jest już wyraźnie słaby. Jeśli podczas rozruchu napięcie spada poniżej 10 V, nie zaczynam od obwiniania CDI, tylko od ładowania i pomiaru pod obciążeniem.
Warto też pamiętać, że sam moduł zapłonowy nie ładuje akumulatora. Za to odpowiadają alternator i regulator-prostownik. To ważne rozróżnienie, bo wielu użytkowników miesza problem braku iskry z problemem ładowania, a potem wymienia nie ten element, który trzeba. Kiedy już wiem, jaki mam typ zasilania, łatwiej mi odsiać fałszywe tropy i przejść do błędów, które najczęściej zabijają zapłon.
Najczęstsze błędy, które odbierają iskrę
W warsztacie najczęściej widzę nie uszkodzony moduł, tylko źle poprowadzoną diagnostykę. To zwykle drobnostki, ale właśnie one potrafią unieruchomić cały układ.
- Pomylenie AC z DC - nowy moduł wygląda poprawnie, ale zasilanie nie zgadza się z instalacją.
- Zamiana przewodu gaszenia z impulsatorem - silnik nie dostaje sygnału albo jest stale zwierany do masy.
- Słaba masa - zardzewiały punkt masowy potrafi dawać objawy identyczne jak uszkodzony CDI.
- Uszkodzona kostka - luźny pin, zaśniedziały styk albo nadtopiona wtyczka przerywają zapłon pod wibracją.
- Wpychanie złej wtyczki na siłę - pasuje prawie dobrze, ale przewody trafiają na złe miejsca.
- Odpinanie tylko jednego elementu i zgadywanie - bez prostego planu testowego łatwo wymienić działający moduł.
Jeśli silnik odpala raz na kilkanaście prób, zwykle nie szukam od razu wielkiej awarii. Najpierw sprawdzam styk masy, przewód gaszenia i stan konektorów. Wiele takich usterek wygląda jak „padnięty moduł”, a kończy się na wyczyszczeniu złącza i poprawieniu jednego kabla. Gdy te rzeczy są wykluczone, przechodzę do pełnej diagnostyki.
Jak sprawdzić, czy winny jest moduł, stator czy cewka WN
Tu zaczyna się najpraktyczniejsza część całego tematu. Ja nie oceniam CDI po samym wyglądzie obudowy, tylko po objawach i prostych testach. Wystarczy multimeter, świeca zapasowa i odrobina porządku w pomiarach. Najpierw wykluczam rzeczy najtańsze, dopiero potem droższe.
| Objaw | Co sprawdzam najpierw | Co to zwykle oznacza |
|---|---|---|
| Brak iskry po odpięciu przewodu gaszenia | Masa, stator, impulsator | Problem leży poza stacyjką, więc CDI albo sygnał wyzwalający są podejrzane. |
| Iskra jest, ale tylko chwilami | Kostki, przewody, masa silnika | Najczęściej winne są luźne styki albo pęknięta wiązka. |
| Iskra słaba i żółta | Cewka WN, fajka, świeca, masa | Moduł może być sprawny, a energia po drodze ucieka w złym miejscu. |
| Silnik strzela w dolot albo wydech | Impulsator i poprawność podłączenia pinów | Zapłon pojawia się w złym momencie albo przewody zostały zamienione. |
| Na nowym module dalej nic nie działa | Stator, impulsator, zasilanie, złącza | Wymiana CDI bez diagnozy nie rozwiązała problemu, bo usterka jest gdzie indziej. |
W praktyce zaczynam od kontroli przewodu gaszenia, bo on potrafi unieruchomić zapłon najprościej ze wszystkich. Potem sprawdzam, czy impulsator daje sensowny sygnał i czy cewka WN ma ciągłość. Sam moduł traktuję jako ostatni element do wymiany, nie pierwszy. To ważne, bo dobry CDI nie naprawi przerwanego statora ani skorodowanego punktu masowego.
Jeśli mam pod ręką pewny, sprawdzony moduł, podmiana testowa bywa najszybsza. Ale robię to dopiero po wykluczeniu zasilania, masy i przewodu gaszenia. Inaczej łatwo dojść do fałszywego wniosku, że winna jest elektronika, kiedy problem siedzi w wiązce. Kiedy wiem już, co działa, a co nie, zostaje decyzja zakupowa.
Kiedy kupić zamiennik, a kiedy szukać oryginału
Na rynku najprostsze zamienniki do 4T z pięciopinową kostką kosztują zwykle od kilkunastu złotych do około 40 zł. Przejściówka lub adapter to zazwyczaj kilka złotych. To nieduże pieniądze, ale właśnie dlatego nie kupuję modułu w ciemno, tylko dopasowuję go do typu instalacji i układu pinów. W innym wypadku oszczędność szybko znika.
- Wybieram zamiennik, gdy wiem, że instalacja jest seryjna i potrzebuję po prostu sprawnego modułu.
- Sięgam po oryginał lub pewny odpowiednik, gdy motocykl ma nietypową wiązkę albo wcześniejsze przeróbki.
- Biorę adapter, gdy elektrycznie wszystko się zgadza, ale nie pasuje układ złącza 2+3 lub 3+2.
- Unikam modułów opisanych wyłącznie hasłem „racing”, jeśli nie mam pewności co do pinoutu i typu zasilania.
Z mojego punktu widzenia najważniejsze są trzy rzeczy: zgodność AC/DC, zgodność rozkładu pinów i solidne styki. Sama obietnica większej mocy zwykle niewiele znaczy, jeśli moduł jest źle dopasowany do instalacji. W praktyce lepszy jest zwykły, poprawnie dobrany CDI niż „sportowy” egzemplarz, który wymaga zgadywania przy każdej próbie odpalenia.
Jeżeli instalacja była wcześniej cięta, lutowana albo przerabiana pod inny silnik, kupno identycznego modułu bez sprawdzenia przewodów to ryzyko. Wtedy najrozsądniej jest odtworzyć funkcję każdego kabla, a dopiero potem dobrać część. To właśnie ten porządek oszczędza czas i pieniądze, szczególnie przy starszych motocyklach oraz prostych czterosuwach po kilku naprawach w terenie.
Co warto zapamiętać przed kolejną naprawą
Jeśli miałbym zostawić jedną zasadę do tego układu, brzmiałaby tak: funkcja przewodu jest ważniejsza niż kolor, a typ zasilania ważniejszy niż kształt kostki. W pięciopinowym CDI najłatwiej popełnić błąd wtedy, gdy patrzy się tylko na liczbę pinów i zakłada, że każdy moduł 4T jest taki sam.
Zanim zamkniesz osłony, sprawdź jeszcze trzy rzeczy: czystą masę, przewód gaszenia i zgodność AC/DC. Jeśli do tego dołożysz pewny akumulator w wersji DC i poprawnie wpięty impulsator, większość problemów z iskrą da się rozwiązać bez wymiany połowy motocykla. To jest właśnie ta część elektryki, w której porządek w diagnozie daje więcej niż przypadkowe kupowanie części.
W praktyce najwięcej pomaga spokojne podejście: zdjęcie starej kostki, pomiar multimetrem, test po odpięciu gaszenia i dopiero potem zakup modułu. Taki rytm pracy oszczędza nerwy, a przy prostych czterosuwach bardzo często kończy się szybkim i trwałym rozwiązaniem problemu.
